Pengenalan .
Motherboard adalah Papan sirkuit Utama yang ada pada Komputer. Orang banyak menyebutnya dengan board sistem, papan utama, atau papan kabel tercetak (PWB). Motherboard kadang-kadang disingkat menjadi Mobo. Banyak komponen utama, penting untuk fungsi komputer, yang melekat pada motherboard. Ini termasuk prosesor, memori, dan slot ekspansi. Motherboard menghubungkan langsung atau tidak langsung ke setiap bagian PC. Jenis motherboard yang dipasang di PC memiliki pengaruh besar pada kecepatan sistem dan kemampuan ekspansi komputer.
Bagian-bagian Motherboard dan Fungsinya - Bergambar 2018

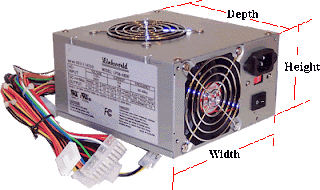

1.Power Suply Unit (PSU)/Konektor Power
PSU merupakan pin yang menghubungkan unit motherboard dengan power supply pada komputer. Terdapat 2 macam konektor power supply, yakni tipe AT dan tipe ATX. Untuk tipe ATX, kabel ini menyatu dalam satu header yang utuh sementara tipe AT terdiri dari dua kabel dari power supply yang menancap menjadi satu.
| Color | Signal[A] | Pin[B] | Pin[B][C] | Signal[A] | Color |
|---|---|---|---|---|---|
| Orange | +3.3 V | 1 | 13 | +3.3 V | Orange |
| +3.3 V sense[D] | Brown | ||||
| Orange | +3.3 V | 2 | 14 | −12 V | Blue |
| Black | Ground | 3 | 15 | Ground | Black |
| Red | +5 V | 4 | 16 | Power on[E] | Green |
| Black | Ground | 5 | 17 | Ground | Black |
| Red | +5 V | 6 | 18 | Ground | Black |
| Black | Ground | 7 | 19 | Ground | Black |
| Grey | Power good[F] | 8 | 20 | Reserved[G] | None |
| Purple | +5 V standby | 9 | 21 | +5 V | Red |
| Yellow | +12 V | 10 | 22 | +5 V | Red |
| Yellow | +12 V | 11 | 23 | +5 V | Red |
| Orange | +3.3 V | 12 | 24 | Ground | Black |

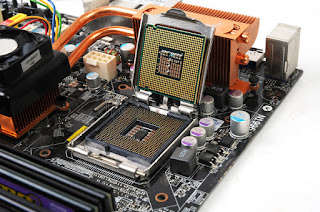

2.Socket/Slot Processor
Soket merupakan sebuah tempat untuk meletakan CPU (Central ProcessingUnit) atau Processor. Antara socket dan slot itu berbeda, biasanya satu komputer hanya memiliki satu jenis saja tapi untuk komputer tertentu ada yang memiliki socket dan slot sekaligus. Misal pada komputer dengan multiprocessor.
_______________________________________________________________________________
3. Chipset
Chip atau Chipset adalah package silikon yang berfungsi untuk menyimpan
Chipset pada motherboard ada dua macam yaitu Northbridge dan
Fungsi Northbridge adalah sebagai jembatan untuk menghubungkan arus data di sekitar main Memory, Prosesor, Front Side Busdan AGP Bus juga mengatur kinerja power management.
Fungsi Southbridge adalah untuk mengatur kinerja peripheral-peripheral komputer seperti IDE Controller, PCI Bus, ROM Bios, Keyboard & Mouse, USB, Eth. LAN, Modem dan lainnya.
_______________________________________________________________________________
4. BIOS (Basic Input/Output System)
BIOS (Basic Input / Output System) merupakan program dasar yang digunakan sebagai interface antara sistem operasi dan motherboard. BIOS yang tersimpan didalam ROM (read-only memori), mengolah datanya didalam. Di dalam BIOS ini juga terdapat program yang digunakan untuk mengatur bagaimana suatu komponen yang terpasang pada motherboard bisa bekerja.
_______________________________________________________________________________
5. Baterai CMOS
Baterai cadangan ini berfungsi untuk memberi tenaga atau daya listrik pada motherboard dalam mengidentifikasi konfigurasi yang terpasang, ketika mobo belum mendapatkan daya listrik dari power supply.
_______________________________________________________________________________
6. Slot RAM
Sama seperti processir, Motherboard juga memiliki slot khusus untuk RAM. Dan setiap tipe motherboard memiliki jenis slot RAM yang berbeda–beda. Untuk motherboard keluaran lama, biasanya menggunakan slot SDRAM, sedangkan pada jenis terbaru saat ini banyak menggunakan DDR3.
_______________________________________________________________________________
7. Slot IDE dan SATA
Slot lainya yakni SATA berfungsi untuk menghubungkan motherboard dengan perangkat penyimpanan seperti floppy disk atau harddisk. Biasanya pada sebuah mobo hanya terdapat 1 slot entah itu konektor IDE ataupun SATA. Namun saat ini keduanya ada dalam sebuah motherboard.
_______________________________________________________________________________
8. Slot Ekspansi
Slot eskpansi merupakan slot tambahan atau slot external pada komputer yang dipakai untuk mengupgrade komputer. Slot ekspansi terdiri dari beebrapa jenis antara lain PCI, PCIExpress, dan AGP.
_______________________________________________________________________________
9. I/O Port
I/O port adalah kependekan dari Input atau output port . Ada beberapa I/O port pada komputer antara lain :
- Port Paralel (LPT), biasa digunakan untuk menghubungkan printer atau Joystick yang masih menggunakan kabel parallel.
- Port COM, port untuk mencolokan kabel mouse atau keyboard yang berbasis Port COM
- Port PS/2, port ini memiliki bentuk bulat, yang digunakan untuk menghubungkan mouse ball dan keyboard yang berbasis Port PS/2
- Game Port, port ini biasa digunakan untuk menghubungkan Game Pad
- Port USB 1.1 / USB 2.0 (Universal Serial Bus) port yang besifat universal sehingga dapat digunakan untuk semua hardware seperti mouse, keyboard, printer, Flash disk, camera digital, dan lainnya yang menggunakan USB.
- LAN, port untuk menghubungkan jaringan internet kabel/telepon/
- Firewire, port khusus yang memiliki transfer rate mencapai 400 Mb/s (versi a) & 800 Mb/s (versi b). Port ini biasa dipakai untuk transfer data ke external HardDisk
- eSATA, merupakan port baru yang digunakan sebagai pengganti harddisk eksternal dengan basis USB maupun firewire.
- Serial Port, port yang dipakai khusus untuk VGA komputer dengan onboad VGA
- Sound Port, merupakan slot-slot untuk kepentingan suara yang terdiri dari:
- Line In, berfungsi me-record dari alat elektronik lainnya
- Mic, berfungsi menghubungkan microphone dari headset
- Front, dipakai untuk speaker umum seperti pada speaker stereo
